Echangeurs à tubes plats
Fonction : |

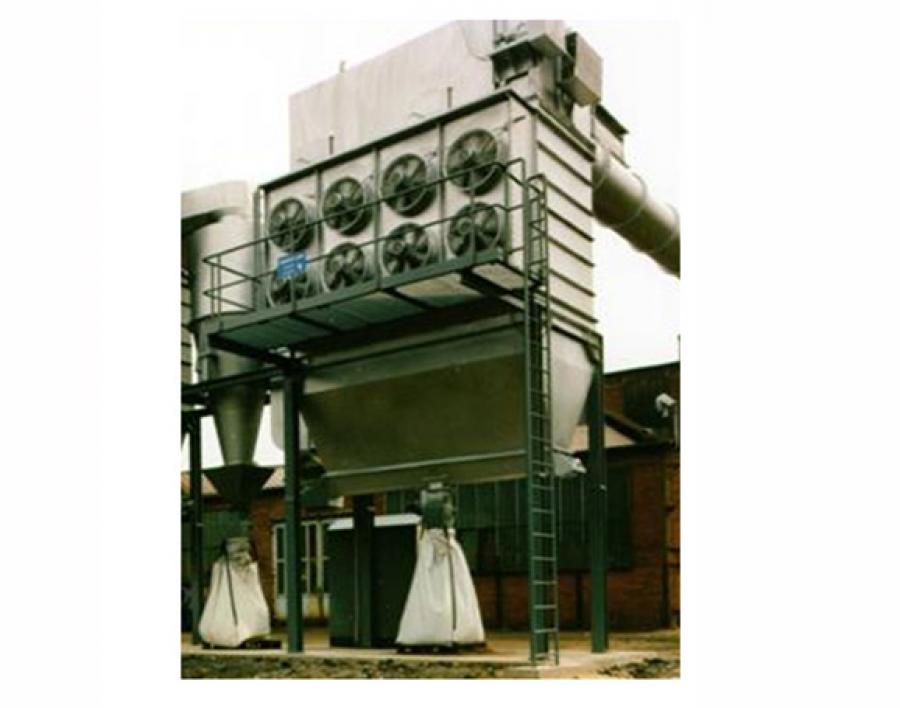

Les échangeurs de chaleur à tubes plats LÜHR sont utilisés pour le refroidissement des gaz de fumée et assurer ainsi une température d’entrée de filtre en adéquation avec le bon fonctionnement de l’installation.
En présence de quantités importantes de particules et/ou en présence de particules de gros diamètre, l’échangeur de chaleur assure également une fonction de préséparateur. | zoom |
Conception : |

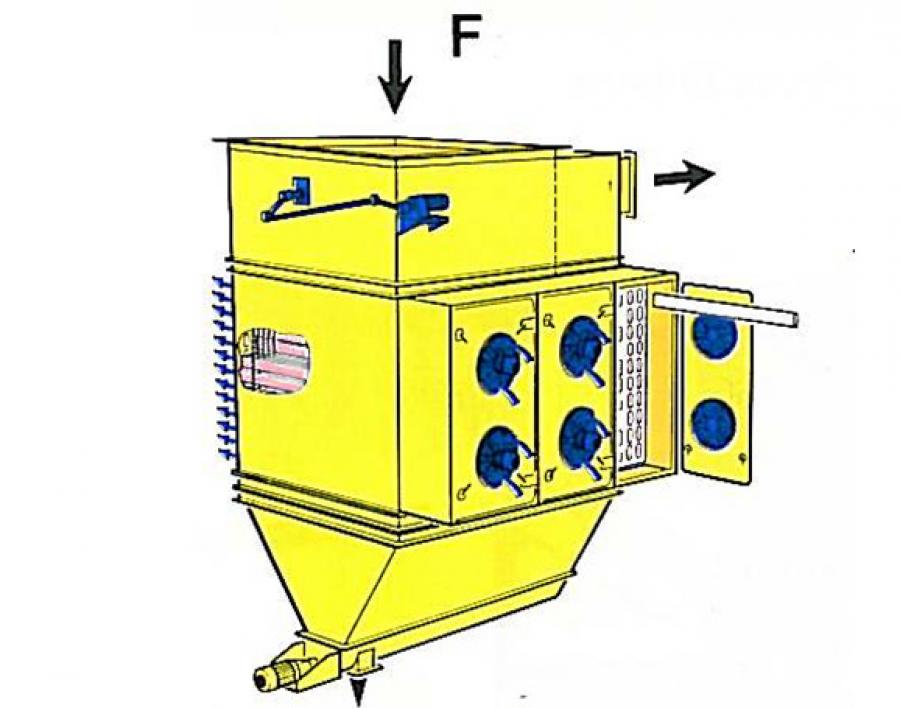

Le gaz des fumées à refroidir, s’écoule de haut en bas ou de bas en haut entre des tubes plats, disposées horizontalement et perd une partie de sa température au contact des parois de tôle en acier, au profit de l’air de refroidissement à l’intérieur des tubes.
Si les particules contenues dans les gaz de fumées ont tendance à coller, il est prévu un système de raclage par chaînes, en service pendant le fonctionnement de l’échangeur. | zoom |
|
